GX SMALL

Ultralichte vezellaser-markeerstation

Voor technische documentatie, ga naar het extranet !

Ontdek ons nieuwe compacte laser-markeerstation, ideaal om uw industriële markeerbewerkingen te optimaliseren. Ontworpen om eenvoudig in elke werkruimte te passen, combineert het geavanceerde technologie, gebruiksgemak en ergonomie. Met innovatieve functies en een intuïtieve afstandsbediening garandeert het hoge prestaties in een praktisch en toegankelijk formaat.

Waarom is de GX Small voor u gemaakt?

Compact station

Compact station

Ontworpen om in de kleinste ruimtes te passen, past ons compacte laser-markeerstation eenvoudig op een werkbank of bureau. Het compacte formaat optimaliseert de werkruimte zonder concessies te doen aan prestaties of kwaliteit. Ideaal voor werkplaatsen, laboratoria of productiegebieden, het integreert harmonieus in elke industriële omgeving.

Geavanceerde softwarefuncties

Uitgerust met de nieuwste software-innovaties biedt dit station uitzonderlijke veelzijdigheid. Sluit het eenvoudig aan op het bedrijfsnetwerk, markeer en lees 1D- en 2D-codes met precisie dankzij de Read & Verify-functie, of maak aangepaste markeringen inclusief vormen en logo’s. Importeer databases in CSV- of SQL-formaat om projectbeheer te optimaliseren en waardevolle tijd te besparen, terwijl u een onberispelijke traceerbaarheid garandeert.

Afneembare afstandsbediening

Afneembare afstandsbediening

Vereenvoudig uw werkzaamheden met de afneembare afstandsbediening, ontworpen voor intuïtief en comfortabel gebruik. Bedien vanaf deze interface de machine met optimale precisie: start of stop markeringen, pas de positie van de markeerkop aan op de Z-as dankzij de gemotoriseerde beweging en beheer de verlichting van het station. Snelheidsaanpassing maakt de oplossing compleet, waardoor elke taak soepeler en efficiënter verloopt.

vezellasertechnologie

kleine tot middelgrote onderdelen

kleine tot middelgrote series

verschillende venstermaten

markeergebiedverlichting

2 vermogens beschikbaar

Vezellaser-markeerstation met verkleinde afmetingen

L-vormige deur voor eenvoudig laden van onderdelen

Voorkant opening: 347mm

Zijopening: 210mm

Elektrische kolom

Handmatige bediening van de z-as tot 200 mm bruikbare slag

Vezellaser-kop

2 brandpuntsafstanden:

160 brandpuntsafstand voor een markeervenster van 100 mm x 100 mm

254 brandpuntsafstand voor een markeervenster van 140 mm x 140 mm

Afstandsbediening

Verticale positionering van de markeerkop
Kolomsnelheid-potentiometer
Starten en stoppen van markeringen
Stationverlichting

Grote keuze aan markeersoorten

Gebruikersprofielbeheer

Read & Verify-functie: 1D- en 2D-codes lezen

Software met geavanceerde functies

CSV- en SQL-database-import
Markeren in enkele klikken
Beheer van gebruikers- en supervisorprofielen
Meertalige software
Voorbeeld van markering op onderdeel
Verbinding met bedrijfsnetwerk

Vraag een demonstratie aan

Toepassingen en technische kenmerken

Laser

Markeervensters	100x100mm of 140x140mm
Voeding	100/240 VAC – 50/60 Hz
Lasertype	Fiberlaser klasse 1
Beschikbare vermogens	20W
Golflengte	1060-1085nm

Station

Scherm	Niet inbegrepen
Aansluitingen	1 DIN 8 PIN-connector (controller) 1 DIN 12 PIN-connector (afstandsbediening) 1 DB9 Male (D-as) 1 Ethernet-poort
Afmetingen	B: 500mm, D: 594mm H: 712mm (met controller)
Gewicht	29kg
Laadvermogen	B: 320mm, D: 390mm H: 200mm (hoogte 85mm met 254 brandpuntsafstand)
Platform	4 M6-inserts voor werkstukklemming en D-as-montage

Soorten markeringen

Soorten markeringen	Alfanumerieke inhoud
Rechte markering	Ingevoerde tekst
Hoekmarkering	Variabele serienummering
Radiale markering	Variabele gegevensimport
Spiegelmarkering	Variabele tijdstempel
1D- en 2D-codes	Visueel
Streepjescode	Logo
QR-code	Vorm
Datamatrix	Symbool

Materialen

Metalen		Kunststoffen
Staal	•	PVC	•
Gietijzer	•	Polyamide	•
Roestvrij staal	•	Polycarbonaat	•
Aluminium	•	Polyethyleen	•
Messing	•	Polypropyleen	•
Titanium	•	ABS	•
Zilver	•	Acryl	•
Brons	•

Niet-uitputtende lijst. Let op: sommige materialen mogen niet met een laseroplossing worden gemarkeerd. Voor meer informatie, neem contact op met onze laserspecialisten en vraag uw markeertest op een staal aan

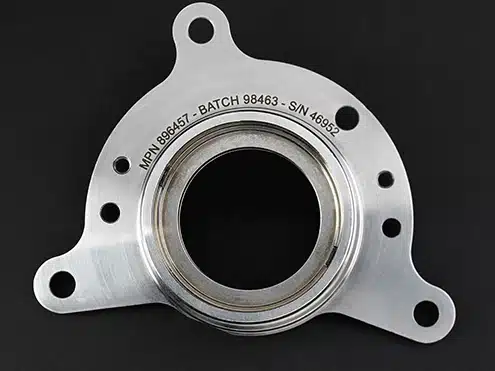

Markering op staal – radiale markering van serienummer en batchnummer

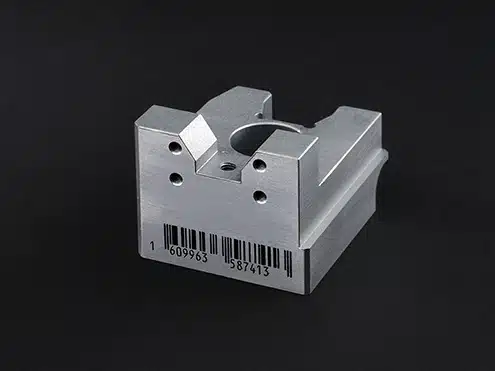

Lasergravering van barcode op aluminium

Lasergravering van CE-logo op titanium

Licenties

Het GX Small-station wordt geleverd met extra softwarelicenties voor extra functionaliteit.

“Read & Verify”-licentie
Herlezen van 1D/2D-codes na markering

Databaselicentie
Import van markeergegevens via SQL

Visie

VISIE

Geïntegreerd hoogwaardig herleessysteem

Het hoogwaardige Read & Verify-herleessysteem (optioneel beschikbaar) maakt het mogelijk om de correcte uitvoering van de markering en de juiste uitlezing van 1D- en 2D-codes te valideren. Dit hulpmiddel voldoet aan de behoeften op het gebied van productiecontrole en onderdelenidentificatie. In de industriële sector neemt permanente markering vaak de vorm aan van 1D- of 2D-codes zoals Datamatrix- of ECC 200-codes, die het meest bekend en gebruikt zijn.
