XS INLINE

Integreerbare en ultracompacte fiberlaser markeerkop

Voor technische documentatie, ga naar het extranet !

Ontdek de kleinste fiberlaser markeerkop op de markt, speciaal ontworpen voor optimale integratie in uw productielijnen. Het ultracompacte formaat (255 x 76 x 121 mm) en de drie bevestigingsvlakken maken een zeer eenvoudige installatie mogelijk. Naast het garanderen van nauwkeurige markeringen integreert deze geavanceerde technologie die 1D- en 2D-codes automatisch herleest en controleert om hun kwaliteit te waarborgen. Dankzij de Ethernet/IP- of Profinet-connectiviteit voldoet deze oplossing aan de eisen van moderne industriële omgevingen. Met de “standalone”-modus wordt het markeerproces volledig geautomatiseerd, waardoor elke handmatige tussenkomst wordt geëlimineerd en maximale productiviteit op uw productielijnen wordt gegarandeerd.

Waarom is XS Inline geschikt voor u?

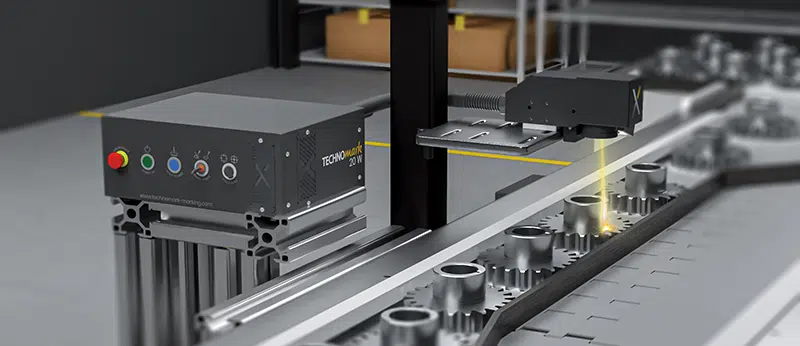

Compact formaat

Ultracompacte apparatuur

De compactheid van onze fiberlaser markeerkop betekent een ware revolutie op de markt. Dankzij de extreem kleine afmetingen biedt hij ongeëvenaarde flexibiliteit en kan hij zelfs in de meest beperkte ruimtes van productielijnen worden geïntegreerd.

Dit ultracompacte ontwerp doet geen concessies aan prestaties en vereenvoudigt de installatie aanzienlijk dankzij drie bevestigingsvlakken die zich aanpassen aan alle configuraties. Door de benodigde ruimte tot een minimum te beperken, opent deze markeerkop nieuwe optimalisatiemogelijkheden voor uw industriële installaties, terwijl nauwkeurige en betrouwbare markeringen behouden blijven.

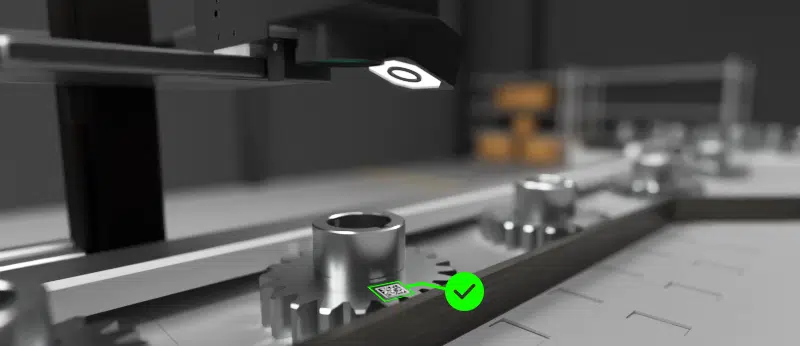

Read & Verify

Functies voor het herlezen van 1D/2D-codes

Onze fiberlaser markeerkop integreert geavanceerde technologie die een onberispelijke markeerkvaliteit garandeert. Dankzij het automatisch herlezen en controleren van 1D- en 2D-codes direct na het markeren, wordt optimale traceerbaarheid gegarandeerd en worden foutenrisico’s verminderd.

Deze functionaliteit bespaart tijd door handmatige controles te elimineren en verhoogt tegelijkertijd de betrouwbaarheid van uw processen. Ideaal voor veeleisende industriële omgevingen draagt deze innovatie bij aan maximale productiviteit en constante kwaliteit op uw productielijnen.

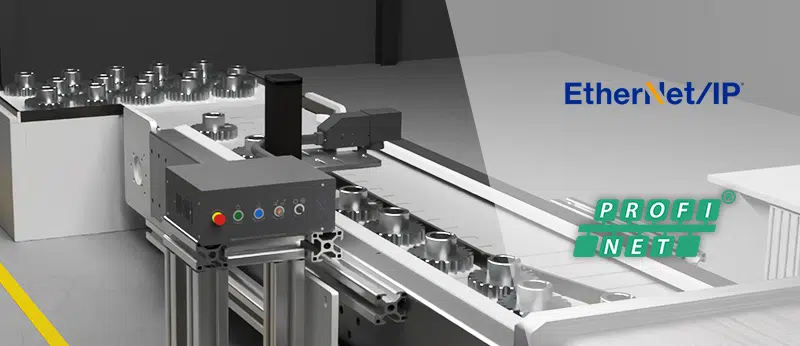

Profinet en Ethernet/IP

Netwerkverbinding

Dankzij geavanceerde connectiviteit via Ethernet/IP of Profinet integreert onze fiberlaser markeerkop perfect in moderne industriële omgevingen. Deze protocollen zorgen voor snelle en betrouwbare communicatie met uw apparatuur, waardoor afstandsbediening en integratie in bestaande systemen worden vereenvoudigd.

Deze connectiviteit optimaliseert het beheer van uw productielijnen, met realtime traceerbaarheid en vereenvoudigde configuratie. Met deze oplossing beschikt u over een verbonden infrastructuur die klaar is voor Industrie 4.0 en prestaties, precisie en moderniteit combineert.

fiberlasertechnologie

onderdelen van alle afmetingen

middelgrote tot grote series

meerdere vensterformaten

hoge markeerprestaties 24/7

2 beschikbare vermogens

De kleinste integreerbare fiberlaser markeeroplossing op de markt

2 bedieningsmodi

PC-bediening :

Computer aangesloten op hetzelfde netwerk als het markeersysteem
Opslag van bestanden en logo’s op het netwerk
Slavebediening via RS232 en Ethernet TCP/IP

Autonome werking (standalone) :

Ethernet TCP/IP
Industrieel Ethernet-netwerk Ethernet/IP of Profinet
Opslag van bestanden en logo’s in een gedeeld netwerk

Eenvoudige en nauwkeurige installatie

Verstelbare montageplaat voor het instellen van de brandpuntsafstand
3 bevestigingsvlakken

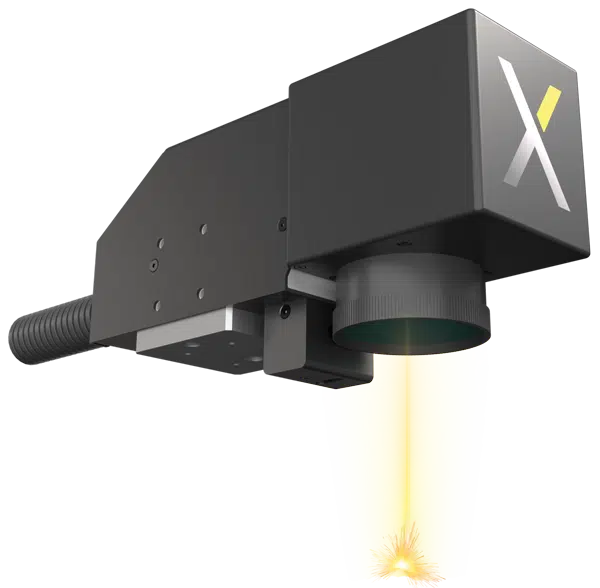

Fiberlaserkop

2 markeervenstergroottes

100 mm x 100 mm met brandpuntsafstand 160
140 mm x 140 mm met brandpuntsafstand 254

Ingangen/Uitgangen

8 ingangen : start markeren, bestand laden, reset serienummer…
8 uitgangen : systeem AAN, laserfout, markering bezig…

Grote keuze aan markeertypes

Monitoringmodus standalone : visualisatie van I/O en markeerbestanden

Read & Verify-functie : herlezing van 1D- en 2D-codes

Software met geavanceerde functionaliteiten

Import van databases in CSV en SQL
Beheer van profielen : gebruiker en supervisor
Markeerhistoriek
Meertalige software
Simulatie van het markeergebied op het onderdeel
Industrieel netwerk naar keuze : Profinet of Ethernet/IP
PC-bediening of autonome werking

Vraag een demonstratie aan

Toepassingen en technische kenmerken

Laser

Markeervensters	100 x 100 mm of 140 x 140 mm
Voeding	100/240 VAC – 50/60 Hz
Lasertype	Fiberlaser klasse 4
Beschikbare vermogens	20W
Z-as afstelplaat	Slag van 20 mm
Golflengte	1060-1085 nm
Gewicht	2,1 kg
Afmetingen	L : 255 mm, D : 76 mm, H : 121 mm
Samenstelling	Aluminium

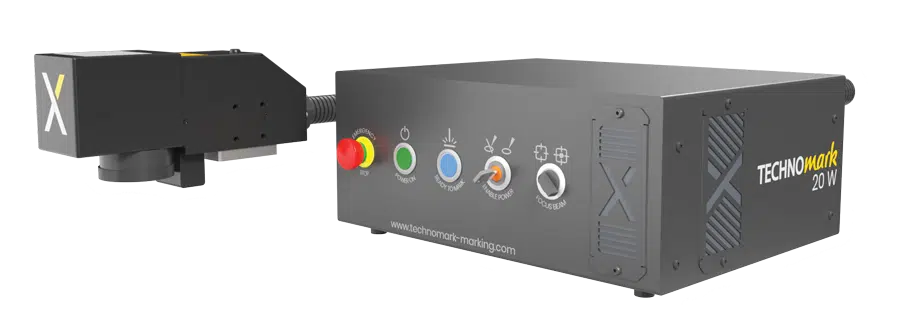

Controller

Aansluitingen	8-pins klemmenblok – veiligheidssensor en 24V-uitgang 12-pins klemmenblok – in-/uitgangen DB9 mannelijke connector – rotatie-as en gemotoriseerde Z-as 3 Ethernet-poorten – netwerkverbinding Aan/uit-knop
Afmetingen	L : 366 mm, D : 324 mm, H : 152 mm
Gewicht	8,9 kg
Samenstelling	Aluminium plaatwerk
Bediening en indicatoren	Noodstopknop Veiligheidssleutel om de markeermodus te activeren Lichtindicator “machine onder spanning” Lichtindicator “machine klaar om te markeren”

Soorten markeringen

Soorten markeringen	Alfanumerieke inhoud
Rechte markering	Ingevoerde tekst
Hoekmarkering	Variabele serienummering
Radiale markering	Variabele gegevensimport
Spiegelmarkering	Variabele tijdstempel
1D- en 2D-codes	Visueel
Streepjescode	Logo
QR-code	Vorm
Datamatrix	Symbool

Materialen

Metalen		Kunststoffen
Staal	•	PVC	•
Gietijzer	•	Polyamide	•
Roestvrij staal	•	Polycarbonaat	•
Aluminium	•	Polyethyleen	•
Messing	•	Polypropyleen	•
Titanium	•	ABS	•
Zilver	•	Acryl	•
Brons	•

Niet-uitputtende lijst. Let op: sommige materialen mogen niet met een laseroplossing worden gemarkeerd. Voor meer informatie, neem contact op met onze laserspecialisten en vraag uw markeertest op een staal aan

Markering op staal – radiale markering van serienummer en batchnummer

Lasergravering van barcode op aluminium

Lasergravering van CE-logo op titanium

Meer informatie

Licenties

De XS Inline laseroplossing wordt geleverd met extra licenties om aanvullende functionaliteiten toe te voegen.

“Read & Verify”-licentie
Herlezen van 1D/2D-codes na markering

Veldnetwerklicentie
Aansturing via Ethernet/IP of Profinet

Databaselicentie
Import van markeergegevens via SQL

Visie

VISIE

Geïntegreerd hoogwaardig herleessysteem

Het hoogwaardige Read & Verify-herleessysteem (optioneel beschikbaar) maakt het mogelijk om de correcte uitvoering van de markering en de juiste uitlezing van 1D- en 2D-codes te valideren. Dit hulpmiddel voldoet aan de behoeften op het gebied van productiecontrole en onderdelenidentificatie. In de industriële sector neemt permanente markering vaak de vorm aan van 1D- of 2D-codes zoals Datamatrix- of ECC 200-codes, die het meest bekend en gebruikt zijn.
